2026-06-23
刚性链升降平台是依托重载刚性板式链条作为顶升主体的机械式垂直升降设备，区别于传统液压剪叉、丝杆、钢丝绳升降结构，依靠链节互锁形成刚性立柱实现举升，集大行程、高定位、零渗漏、长寿命、低维护五大核心优势于一体，是自动化产线、洁净车间、演艺舞台、立体仓储、精密装配场景的主流升级方案。
二、核心结构与工作原理
（一）四大核心组成

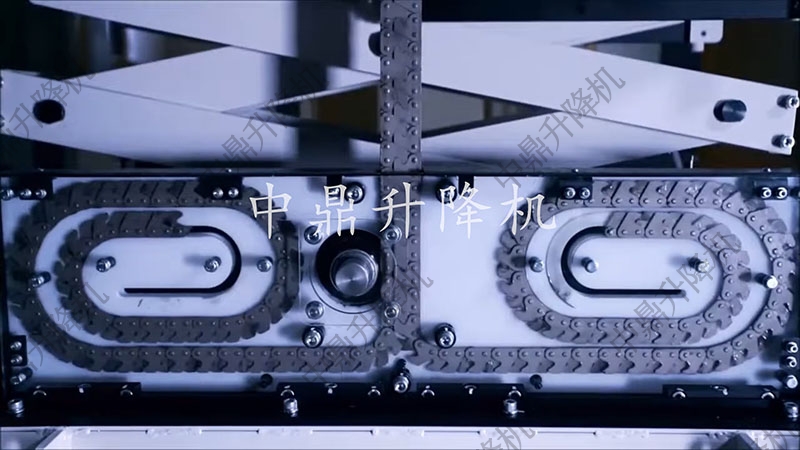

1. 刚性链条总成（核心部件）
采用高强度合金钢锻造链节，每节配备精密互锁咬合结构。收纳时链条卷曲呈柔性，节省底部空间；顶升垂直伸出后链节完全锁紧，消除间隙，形成抗压刚性支撑柱，可承受巨大轴向压力，全程无下垂、无弯曲变形。
2. 驱动传动系统
标配三相减速电机 + 精密齿轮副，可选变频、伺服闭环控制。电机输出扭矩经减速机放大，驱动底部链轮带动刚性链匀速伸缩；伺服机型可实现 ±0.5~1mm 重复定位精度，启停无冲击、升降速度 0~500mm/s 无级调节。
3. 导向限位防护机构
双侧立式导轨 + 耐磨导轮约束平台运行轨迹，杜绝偏载倾斜；集成上限位、下限位、防冲顶、机械锁止多重保护，断电后链条自锁锁死台面，杜绝坠落风险；可选配风琴防尘罩、不锈钢全封闭外壳适配洁净环境。
4. 承载机架平台
整机国标型钢焊接底座，承重不变形；台面可选花纹防滑钢板、304 不锈钢板，四周加装安全护栏、防滑挡板，预留吊装孔、工位开口、旋转台面等拓展结构。
（二）升降运行原理
控制系统发出升降指令后，减速电机带动链轮正向 / 反向旋转，将底部存储仓内的刚性链条垂直推送回收；链节咬合锁死形成刚性支撑柱，直接顶起平台完成上升；下降时链条逐层解锁卷曲收回，导向机构全程限制平台偏移，传感器实时反馈高度实现精准停位，全程纯机械传动，无液压介质参与。

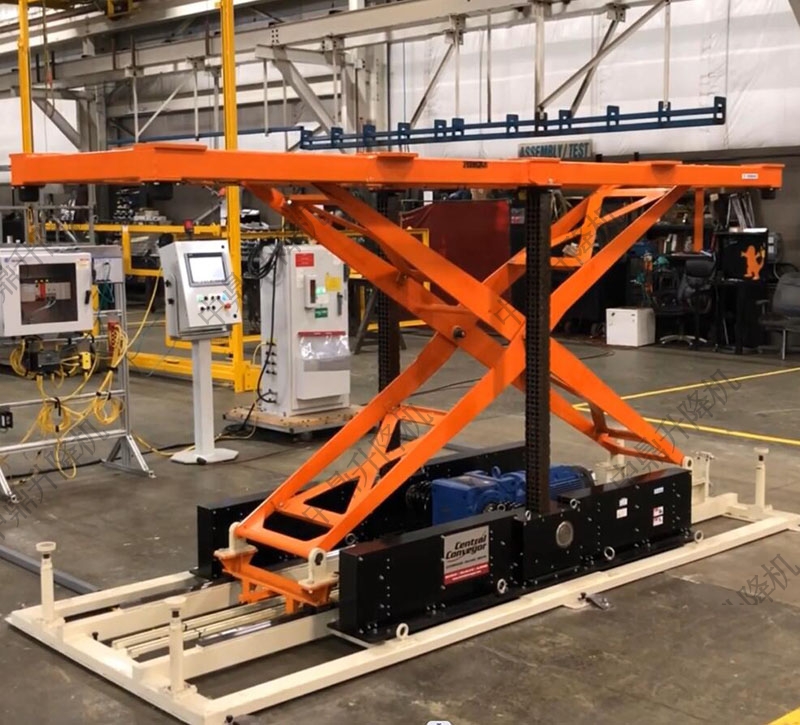

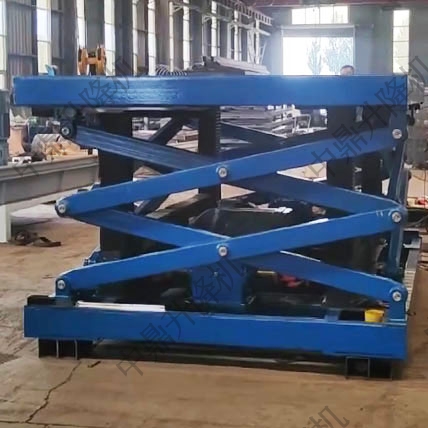

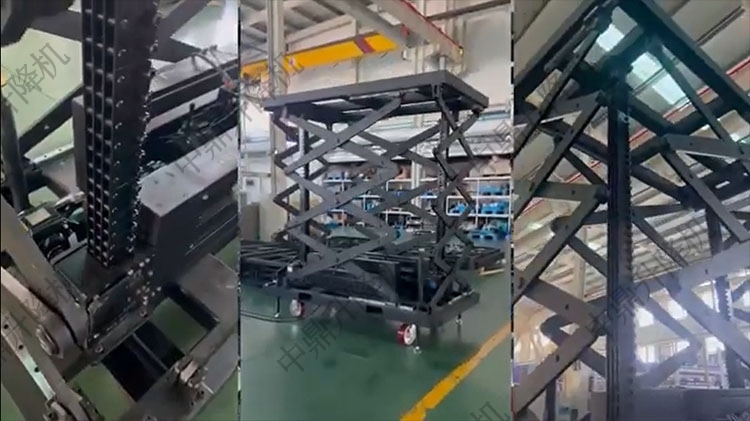

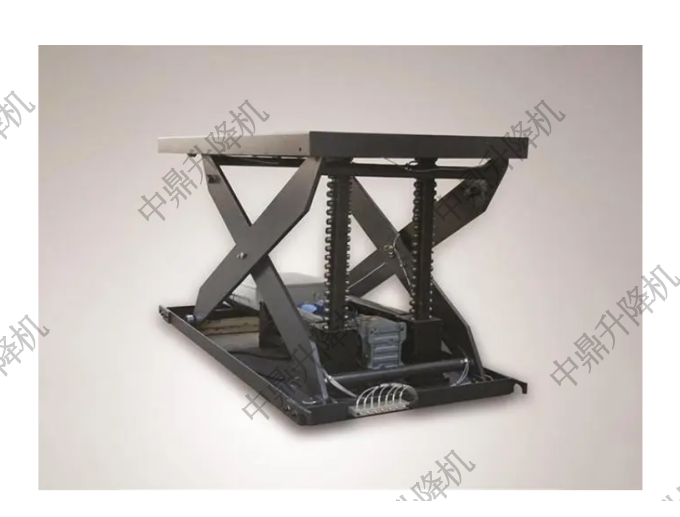

工业刚性链升降台

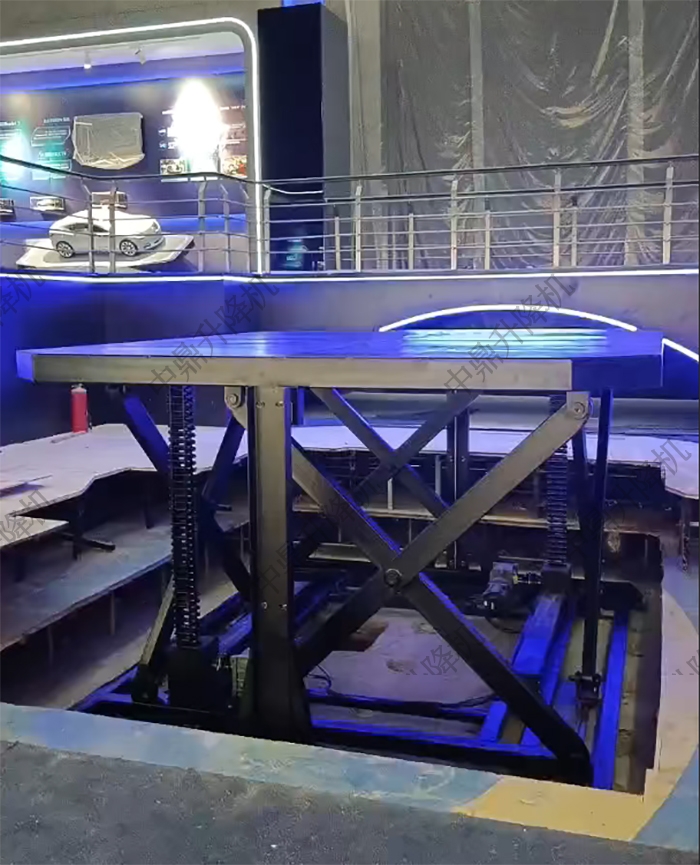

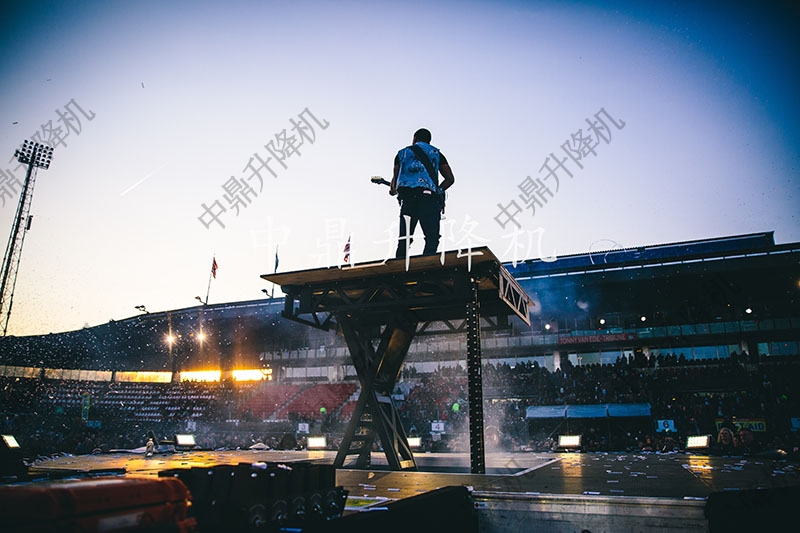

大型演艺刚性链升降舞台
1. 彻底杜绝油污污染，适配洁净工况
无油缸、液压油管、液压油，不存在漏油、渗油污染工件、地面问题，完美适配食品加工、医药无菌车间、半导体精密装配等对清洁度有硬性要求的行业，大幅降低车间清洁成本。
2. 定位精度高，无沉降漂移
液压设备长期静置会因密封老化出现台面下沉；丝杆存在螺纹间隙、钢丝绳拉伸形变。刚性链机械硬限位锁止，长时间静置高度无偏移，伺服款毫米级精准定位，适合流水线自动化对接、精密工装举升。
3. 结构紧凑，同等行程占地更小
剪叉升降台举升高度越高，横向展开空间越大；刚性链垂直收纳，底座仅需容纳卷曲链条，浅地坑甚至无地坑即可安装，厂房空间利用率显著提升，老车间改造无需大规模土建施工。
4. 使用寿命长，运维成本极低
核心链条理论升降循环可达 100 万～200 万次，润滑周期长，无液压密封件、油封等高频损耗件；故障点少，零部件拆装简单，常规维护仅需定期检查链条磨损、导轮间隙，长期使用综合成本远低于液压升降设备。
5. 运行稳定，抗偏载能力强
垂直刚性立柱均匀受力，单侧重载、偏心放置物料依旧运行平稳，高行程下无明显晃动；多台刚性链台可同步联动，升降同步误差极小，适用于大型舞台、重型工件同步举升场景。
四、主流应用行业场景
1. 自动化制造生产线
汽车零部件装配、机床上下料、流水线高度对接、工装夹具升降工位，高频次启停、精准高度匹配流水线节拍，替代传统液压升降工位，减少油污污染工件报废率。
2. 食品医药洁净车间
药品生产线物料转运、烘焙、肉制品加工输送，整机不锈钢定制 + 全封闭防尘结构，符合食品卫生规范，无液压油污染产品隐患。
3. 演艺会展升降舞台
剧院乐池升降、演唱会特效升降台、会展展台动态升降，多组同步刚性链台实现分层升降、舞台拼接，静音运行、升降平稳，满足大型演出安全标准。
4. 智能立体仓储物流
多层货架货物垂直转运、分拣线升降接驳，紧凑型底座适配窄通道仓库，可搭配 AGV 小车联动实现全自动仓储转运。
5. 精密设备与特种工况
实验室仪器升降、医疗影像设备举升、新能源电池装配平台，高精度、低噪音、洁净环境适配；重载定制款可用于重型模具、大型铸件举升转运。
五、安全配置与选型要点
标配安全防护
1. 上下电子限位 + 机械硬限位双重防冲顶；
2. 断电自锁装置，停电台面自动锁死不坠落；
3. 过载保护，超载自动停机报警；
4. 两侧防护挡板、台面防滑、安全警示标识；
5. 急停按钮、远程 / 本地双操作模式。
设备选型核心参数
1. 额定载重：轻载 100–1000kg、中载 1–5t、重载 5–10t 及非标定制；
2. 最大升降行程：根据厂房层高、工位落差选定；
3. 台面尺寸：依据货物 / 工装外形定制长宽；
4. 控制模式：普通点动变频（通用车间）、伺服闭环（精密自动化）、多台同步联动（舞台 / 重载同步举升）；
5. 环境适配：普通碳钢（通用工业）、304 不锈钢（食品医药）、防爆电机（化工易燃易爆车间）。
当下制造业智能化、洁净生产升级加速，传统液压升降设备渗漏、精度差、维护繁琐的痛点愈发突出，刚性链机械式升降平台正在逐步替代老旧剪叉液压台。未来刚性链设备将深度融合物联网、AGV 联动、自动调度系统，实现远程状态监测、故障预警、自动化程序调度；轻量化高强度合金链条、静音传动结构、快速模块化拆装将成为技术研发主流方向，覆盖更多轻量化、高精度、洁净化细分生产场景，成为工业垂直输送领域标准化优选升降方案。
